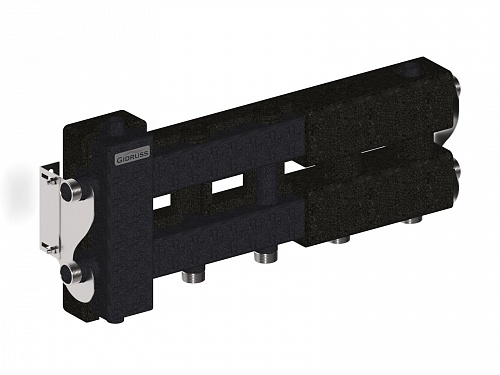

Гидрострелка модульная ВМ-3Н-60 3 выхода 60кВт Ду25, с кронштейнами, в теплоизоляции

Модель

ВМ-3Н-60

Максимальная мощность

60 кВт

Максимальное давление

6 бар

Максимальная температура теплоносителя

110°

Количество контуров

3

Размер котловых патрубков

1"НР (Ду-25)

Размер патрубков потребителей

1"НР (Ду-25)

Размер патрубков воздухоотводчика, промывочного

1/2"ВР (Ду-15)

Подключение котла

слева/справа

Расположение

горизонтальное

Межосевое расстояние патрубков потребителей

125 мм

Межосевое расстояние котловых патрубков

125 мм

Максимальная подача, м³/ч

2.6

Максимальная отапливаемая площадь, м²

500

Описание

Конструктивные преимущества:

Эксклюзивные 4D-кронштейны нового поколения!

  • В 2020 году выпущена новая модель кронштейнов с абсолютно эксклюзивным удобством монтажа и надежностью!
  • 4D означает удобную регулировку четырех параметров положения до момента установки коллектора:

1. точная привязка к размеченной оси трубопровода по высоте;
2. регулировка горизонтального положения выставлением оснований кронштейнов с помощью уровня;
3. установка вылета оси от стены измеряя расстояние от стены до риски крюка;

Энергоэффективная ЕРР-термоизоляция

  • Снижение расхода газа
  • Комфорт в котельной для удобства обслуживания
  • Защита от ожогов при случайном прикосновении
  • Защита от локального растрескивания стен деревянных домов

Высокоэффективный нержавеющий сепаратор эффективно очистит теплоноситель и никогда не зарастет!

В корпус гидравлического разделителя встроен нержавеющий сепаратор широкого перфорационного поля с большим количеством отверстий оптимально подобранного диаметра, что значительно увеличивает эффективность отведения воздуха и шлама.
Исполнение из нержавеющей стали в том числе и в изделиях из конструкционной стали исключает зарастание сепаратора на всем периоде эксплуатации.

Удобные кронштейны с регулировкой вылета и горизонтального положения упростят монтаж!

Удобные и надежные кронштейны с регулировкой:

  • Горизонтального положения;
  • Вылета от стены;
  • Смещения по высоте;

Возможность подключения резервного котла без лишних соединений и тройников!

На корпусе гидрострелки есть резьбы для подключения дополнительного котла для одновременной работы с основным или его резервирования.

Бесшовная труба увеличивает надежность!

  • Увеличенная толщина стенки резьб - более 4 мм!
  • На металлургическом рынке РФ только бесшовная труба доступна из конструкционной стали 09Г2С, что позволяет получить абсолютно однородное изделие с более высокой пластичностью после сварки по сравнению с классической комбинацией шовной ВГП трубы из Ст.20 и профильной трубы из стали 3.
  • Исключение слабых мест в виде пересечения сварочных швов.
  • Исключение появления микротрещин при нарезании резьбы.

Конструкционная сталь 09Г2С - стабильность изделия при колебаниях температуры!

  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (обычная шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Универсальное подключение термодатчика для автоматики

Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура .
У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Реверсивное подключение позволяет менять местами подачу с обраткой!

Реверсивное подключение дает возможность изменить порядок подающей и обратной линии, что очень удобно для реконструкций котельных, когда невозможно изменить конфигурацию патрубков потребителей, что снижает кол-во пересечений труб.

Любое пространственное положение сэкономит место в котельной!

  1. Изделия GIDRUSS абсолютно симметричны,
  2. Их можно использовать с любой стороны расположения котла.

Удобная соосная компоновка изделий упростит монтаж и сэкономит пространство!

  • Удобный процесс разметки!
  • Быстрый монтаж!
  • Экономия пространства котельной!

Сделано в России!

Стабильное рублевое ценообразование, не зависящее от колебания $ и €.
